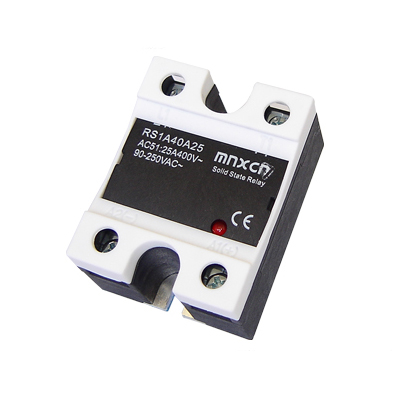

RS1A40A25
- 产品详情
- 返回
一、产品特点：
1、固态光耦合电路设计, 输入和输出端绝缘强度可达2500VAC.
2、有10、25、40、50、60、75、90、100安培等8种规格.
3、以积体电路控制
4、内设冲击电流保护回路
5、LED灯显示运转状况
6、适合长时间使用和高可靠性
2、输入控制方式：交流控制交流
3、控制电压：80-250VDC
4、负载电压：42-280VAC ＞0-480VAC
5、状态漏电流：≤2mA
6、状态饱和压降：1.6VDC
7、断态时间：≤10mS
8、尺寸：57×43.6×28.8
9、输出入绝缘阻抗：＞100MΩ
10、输出入绝缘电压：2500VAC
11、工作温度：-20～+80℃
12、高强度阻燃PBT工程塑料，黑色外壳。
13、附白色安全防护罩，LED指示灯
14、安装方式：螺栓固定
四、产品应用：
SSR系列固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强，输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域。
特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合，是交流接触器更新替代产品。
五、安全注意事项：
1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
3、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
4、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
5、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
6、容性负载请慎用此件，请选择容性负载专用固态继电器。
1、固态光耦合电路设计, 输入和输出端绝缘强度可达2500VAC.
2、有10、25、40、50、60、75、90、100安培等8种规格.
3、以积体电路控制
4、内设冲击电流保护回路
5、LED灯显示运转状况
6、适合长时间使用和高可靠性

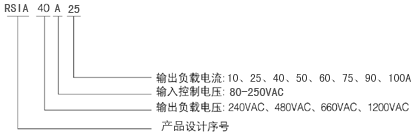

二、型号说明：
三、产品技术参数
| 1、产品型号与规格： | RSIA23A10 RSIA23A25 RSIA23A40 RSIA23A50 RSIA23A60 RSIA23A75 RSIA23A90 RSIA23A100 RSIA40A10 RSIA40A25 RSIA40A40 RSIA40A50 RSIA40A60 RSIA40A75 RSIA40A90 RSIA40A100 |
3、控制电压：80-250VDC
4、负载电压：42-280VAC ＞0-480VAC
5、状态漏电流：≤2mA
6、状态饱和压降：1.6VDC
7、断态时间：≤10mS
8、尺寸：57×43.6×28.8
9、输出入绝缘阻抗：＞100MΩ
10、输出入绝缘电压：2500VAC
11、工作温度：-20～+80℃
12、高强度阻燃PBT工程塑料，黑色外壳。
13、附白色安全防护罩，LED指示灯
14、安装方式：螺栓固定
四、产品应用：
SSR系列固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强，输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域。
特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合，是交流接触器更新替代产品。
五、安全注意事项：
1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
3、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
4、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
5、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
6、容性负载请慎用此件，请选择容性负载专用固态继电器。
